一、概述
搪玻璃反應(yīng)釜是將含高二氧化硅的玻璃，襯在鋼制容器的內(nèi)表面，經(jīng)高溫灼燒而牢固地密著于金屬表面上成為復(fù)合材料制品。所以，是一種優(yōu)良的耐腐蝕設(shè)備。
二、搪瓷反應(yīng)釜技術(shù)規(guī)范：
1、耐酸性：
對各種有機酸、無機酸、有機溶劑均有較好的抗蝕性。如將我廠生產(chǎn)的搪玻璃試樣置于20%HCI溶液中煮沸48h，腐蝕速率為0.9lg/m2.d（優(yōu)等品指標為1.0g/m2.d）。
2、耐堿性：
搪玻璃對堿性溶液抗蝕性較酸溶液差。但將我廠搪玻璃試樣置于1N氫氧化鈉溶液腐蝕，試驗溫度80℃時間48h。腐蝕速率為6.76g/m2.d（優(yōu)等品指標為7.0g/m2.d）。
3、操作溫度：搪玻璃設(shè)備加熱和冷卻時，應(yīng)緩慢進行。我廠制造的搪玻璃設(shè)備使用溫度為0－200℃，耐溫急變性≥200℃。
4、瓷層厚度：玻璃設(shè)備的瓷層厚度0.8-2.0mm，搪玻璃設(shè)備附件的瓷層厚度0.6-1.8mm。
5、耐壓電：搪玻璃具有良好的絕緣性，當搪玻璃在規(guī)定厚度內(nèi)用20KV高頻電火花檢查瓷層時，高頻電火花不能擊穿瓷層。
6、耐沖擊性：玻璃層的內(nèi)應(yīng)力越小，彈性越好，硬度越大，抗彎抗壓強度越高，則耐沖擊就越好。我廠之玻璃層在規(guī)定厚度內(nèi)，用直徑30mm，重量112g鋼球沖擊時，其沖擊功為282×10-3J（優(yōu)等品指標為260×10-3J）。
三、搪玻璃反應(yīng)釜的安裝
1、搬運：搬運時只允許罐耳受力（指非包裝時），不允許滾動及用撬杠，避免震動、碰撞，嚴禁接管管箍、卡子等易損部件受力。
2、吊裝：吊裝時必須在規(guī)定部位（如夾套接管、罐耳等）掛網(wǎng)絲繩。（罐蓋上的吊環(huán)只作吊罐蓋使用），不能與任何物體相碰，穩(wěn)吊輕放。
3、組裝前檢查：組裝前，檢查人員應(yīng)穿潔凈軟底膠鞋進入容器內(nèi)檢查搪玻璃層有無異?，F(xiàn)象。
4、法蘭的安裝：在擰緊法蘭螺栓時，應(yīng)按沿對角線成對地逐漸擰緊、用力要均勻，不應(yīng)一次完全擰緊，避免因受力不勻而造成搪玻璃層破裂而影響使用壽命。
5、卡子的安裝：應(yīng)先檢查卡子是否完整，數(shù)量是否符合規(guī)定，安裝時要保證距均等，松緊適度確保運轉(zhuǎn)安全及密封可靠。
6、攪拌器的安裝：a、先將攪拌器放入罐內(nèi)（罐底鋪設(shè)軟墊），然后將罐蓋吊至預(yù)定位置，同時將密封件套入攪拌軸，再將攪拌器提升與減速機輸出軸連接，鎖緊防松裝置。b、調(diào)整攪拌軸與密封件的同軸度及垂直度，達到技術(shù)規(guī)定的要求后使攪拌軸緩慢轉(zhuǎn)動，當運轉(zhuǎn)靈活，無異常現(xiàn)象時，才準再試開啟電動機按紐，直至運轉(zhuǎn)正常（此段時間不宜過長）。
7、襯墊的選擇：必須根據(jù)介質(zhì)的類別、濃度、溫度進行選擇，襯墊本身的性質(zhì)和使用方法，應(yīng)適用于工藝要求，我公司目前供應(yīng)的襯墊有石棉橡膠、橡膠外包聚四氟乙烯可供用戶選擇。
8、施焊：a、嚴禁在搪玻璃罐外壁表面施焊。
b、在夾套上焊接接管、罐耳、罐座時，一律使用電焊、并采取冷卻措施，絕對不準使用氣焊。
c、在搪玻璃層臨近空間部位施焊時，應(yīng)將搪玻璃表面、罐口、管口蓋嚴，避免電焊渣飛濺，損壞搪玻璃面。
四、維護保養(yǎng)
1、每班(經(jīng)常)巡回檢查搪玻璃反應(yīng)釜的釜內(nèi)及夾套操作壓力、溫度、真空度等是否在設(shè)備許可的安全操作范圍之內(nèi)(尤其是反應(yīng)釜夾套的使用壓力不允許超壓)，攪拌在轉(zhuǎn)動時要時常關(guān)注設(shè)備的運行聲音，注意釜內(nèi)溫度計套管及攪拌的有否異常。
2、設(shè)備操作工及維修工檢查設(shè)備要運用看、摸、聽的手段，看外表、摸溫升、聽聲音，判斷設(shè)備運行是否正常，有隱患應(yīng)及時報告。
3、搪瓷反應(yīng)釜定期維護保養(yǎng)
①根據(jù)搪瓷反應(yīng)釜的維護保養(yǎng)周期規(guī)定，每年安排維護兩次，時間一般定于春節(jié)前后與大修期間。
②每年春節(jié)前后只對搪瓷反應(yīng)釜的溫度計套管及進氣管進行拆出檢查。
③每年大修期間除了檢查溫度計套管及進氣管以外，還必須完成對攪拌漿、釜內(nèi)壁搪瓷檢查，反應(yīng)釜夾套試壓，減速機換油，反應(yīng)釜外部防腐，保溫保冷檢查。

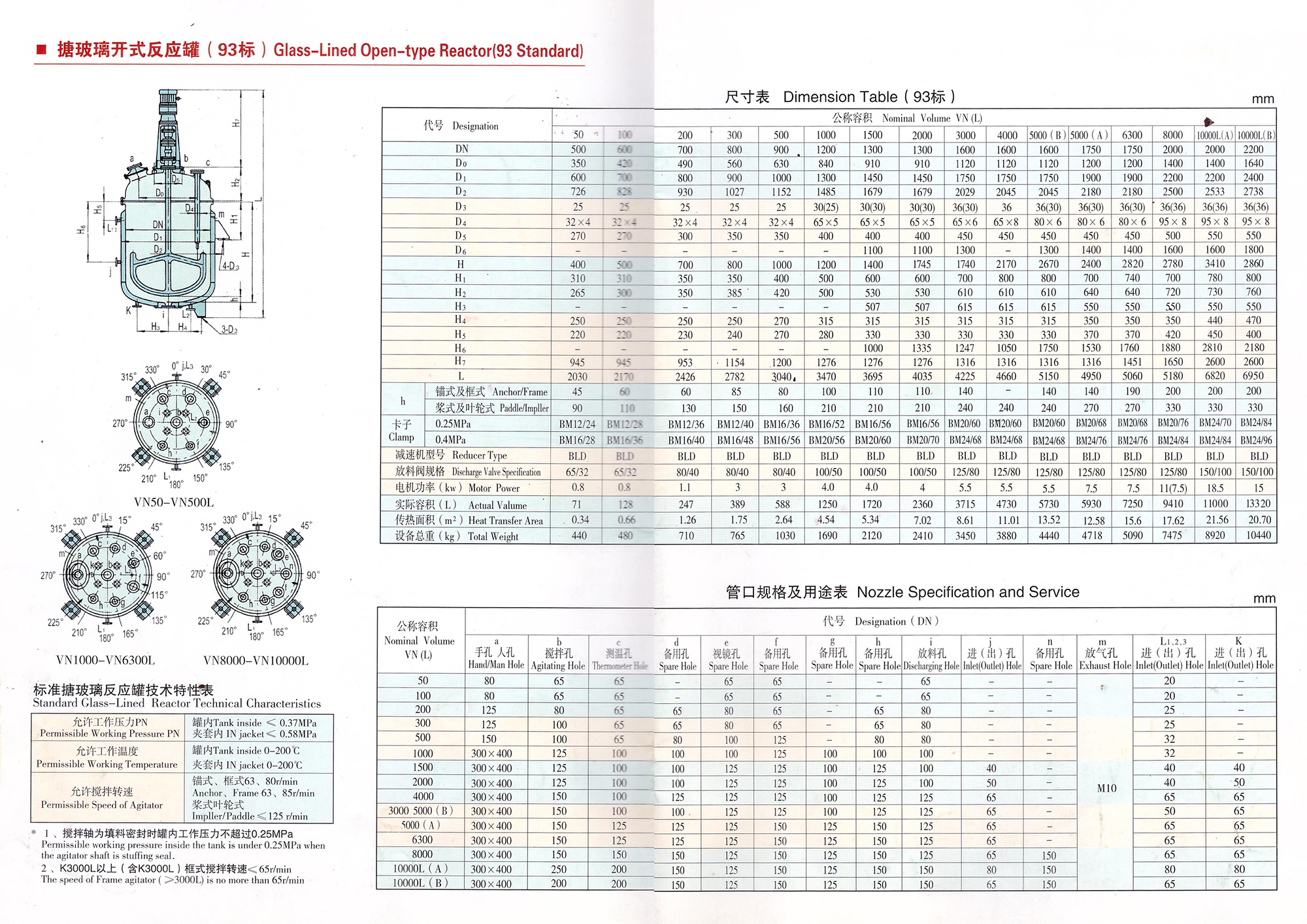

④帶攪拌的搪瓷反應(yīng)釜定期維護保養(yǎng)的要求見下表：
化工行業(yè)大量使用的搪玻璃，由于介質(zhì)的腐蝕性、反應(yīng)條件忽冷忽熱、運輸、使用、人為等問題，總會出現(xiàn)這樣那樣的搪瓷層損壞，造成不必要的生產(chǎn)停止，如大面積脫落，建議只能返廠重新搪瓷。一個搪瓷釜價值幾萬元，由于局部爆瓷而報廢十分可惜。采用EE-121K、2210、2211F高分子復(fù)合材復(fù)材料現(xiàn)場快速修復(fù)，不用拆設(shè)備，只需打開人孔即可修復(fù)，修復(fù)后24小時即可投入使用。
五、保管方法
保管要妥善，應(yīng)置于庫內(nèi)，如置于室外時，應(yīng)有防雨措施，嚴防雨淋，尤其寒冷地區(qū)，在冬季前必須清除罐內(nèi)、夾套內(nèi)、管內(nèi)的積水、避免因結(jié)冰膨脹，引起玻璃面損壞，在保管內(nèi)，應(yīng)防止硬物磨擦、沖擊、碰撞。
六、制作流程
搪玻璃反應(yīng)釜先用胎具將鋼板壓制成符合燒成要求的折流板，其橫截面成類似字母“Ω”形，折流板的寬度H為釜體直徑的1/8～1/6，折流板頂面弧度半徑R為：3δ≤R≤150mm，δ為折流板鋼板厚度，側(cè)面弧度半徑r為6～50mm，然后根據(jù)反應(yīng)釜體積的大小，將折流板制成一層或多層，焊接在釜體內(nèi)壁上，焊縫處處理圓滑過度后，進行搪燒，組裝成成品，較好地改善了反應(yīng)物料流動狀態(tài)，提高了反應(yīng)效率。搪玻璃設(shè)備運行中停車后的檢驗國內(nèi)、國外高品質(zhì)的制造商都選用高品質(zhì)的鋼板、焊條、瓷釉，鋼板焊條含碳、硫、磷雜質(zhì)低，鋼板內(nèi)晶格結(jié)構(gòu)緊密并有微量元素以抑制制造過程中吸氫，瓷釉選用耐腐蝕性能好、耐溫差急變性能優(yōu)異、熔點低的瓷釉。
搪燒時采用“低溫長燒”、“搪燒后緩冷”的燒制工藝，一般在搪燒三次后就沒有了氣孔，以后的三到四次搪燒僅僅是瓷層的加厚，瓷層一半以上的厚度是致密不導(dǎo)電的，這樣的瓷層耐腐蝕性能優(yōu)異，腐蝕、摩擦、碰撞后即便瓷層厚度減薄也不會影響瓷層的性能。
七、搪玻璃反應(yīng)釜安全閥的整定壓力
整定壓力就是開啟壓力，為了安全生產(chǎn)我們我們在使用搪玻璃反應(yīng)釜的時候一定要注意安全閥這個部件，如果搪玻璃反應(yīng)釜內(nèi)壓力過高而我們的安全閥整定壓力過大這樣在出現(xiàn)危險的情況下如果不能及時打開就很容易發(fā)生事故，相反情況如果搪玻璃反應(yīng)釜的安全閥壓力整定過低的話就可能會發(fā)生跑、冒等現(xiàn)象，這樣就是浪費能源而且會對周圍的環(huán)境造成污染，甚至在一定情況下我們的安全閥還會因起跳頻繁造成對密封面的損壞。
